Návrhy opěrných zdí ,příklady ,postupy

Druhy posuzovaných a projektovaných opěrných zdí .

a)Prefabrikované opěrné zdi z betonových bloků

b)Tížné zdi z různého materiálu ,starší zdi nejčastěji kámen ,opuka a místní zdroje

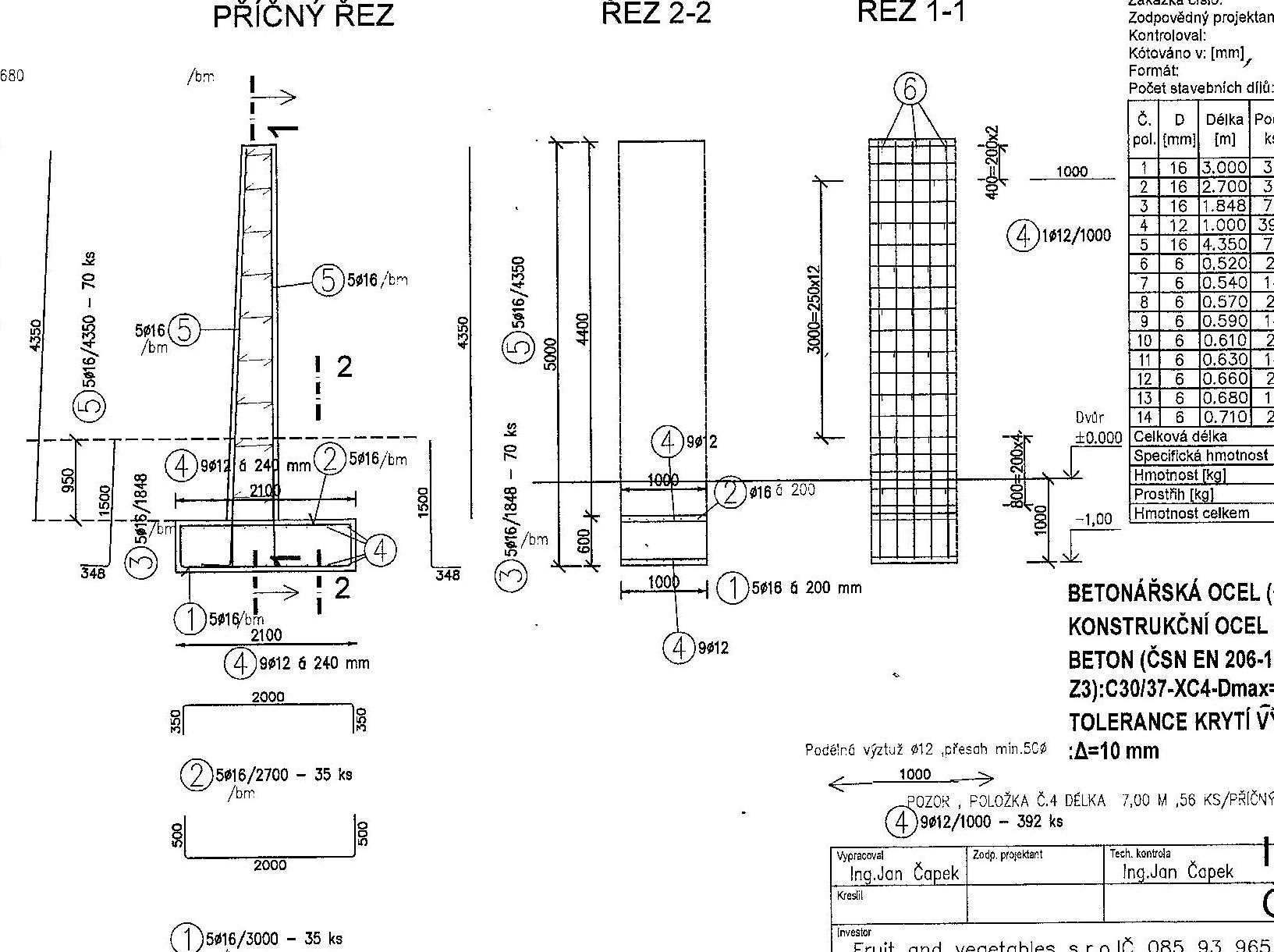

c)Úhlové zdi ze železobetonu včetně výztuže ,dokumentace pro provádění stavby

d)Vyztužené zdi ze ztraceného bednění s vloženou výztuží - nejčastější případ

-----------------------------------------------------------------------------------------

Příklady typických výpočtů opěrných zdí různého typu a posouzení svahů.

Výpočty jsou prováděny dle programů společnosti FINE ,soubor programů GEO 5 .V řadě případů se jedná až o havarijní stavy starších opěrných zdí z kamene dlouhodbě neudržovaných ,bez odvodnění a potřebné údržby. Bohužel v posledních letech jsou zde případy návrhu opěrných zdí pomocí probetonovaných tvárnic ,ztraceného bednění z KB bloků bez statického posudku vykazujících po několika letech výrazné naklonění a trhliny. Řada investorů ve snaze ušetřit provádí opěrné zídky také pomocí svahových tvárnic nakoupených v hypermarketech určených ale pouze jako ochrana svahů , bez konzultace nebo návrhu statika. Náprava těchto chyb stojí investora v konečném důsledku řádově mnohem větší finanční prostředky než statický posudek nebo projektová dokumentace. Je nutné upozornit ,že podle stavebního zákona je nutné požádat o stavební povolení pokud je opěrná zádka vyšší nebo rovnající se 1 m a pokud hraničí s veřejným prostranstvím i pro výšky do 1 m.Podle Eurokodu 7 jsou zařazeny opěrné konstrukce a vyztužené zemní konstrukce s výškou větší než 1,50 m (orientačně) do 2 geotechnické kategorie (GK) a nad 6 m do 3 GK případně při použití nestandartních materiálů nebo v sesuvném území. Vždy je nutné přizvat nejen autorizovaného statika ale osobu autorizovanou v oboru geotechnika .Vyjimku tvoří stavby ve 2 GK kde lze přizvat osoby autorizované v oboru statika a dynamika stavebních konstrukcí.

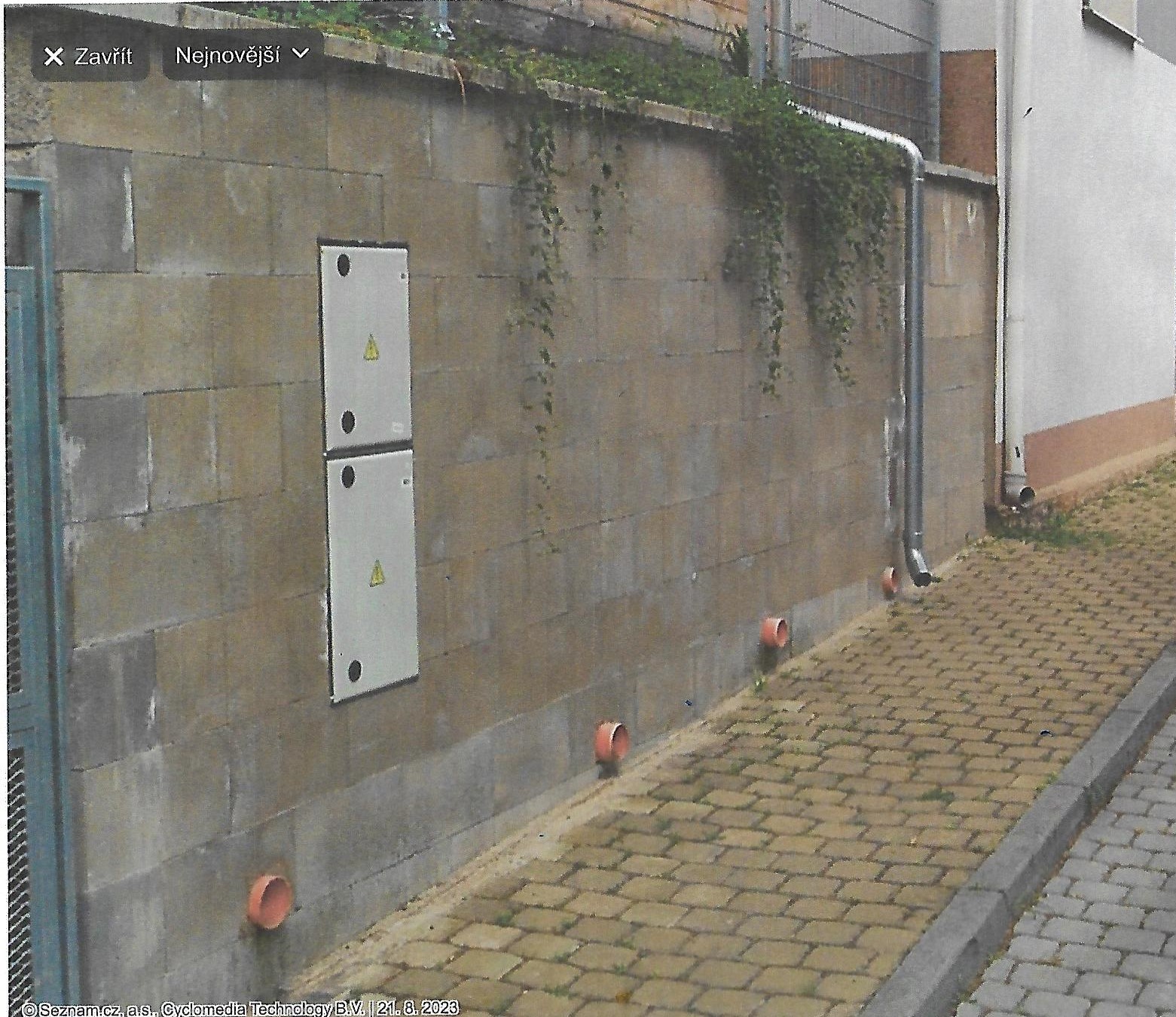

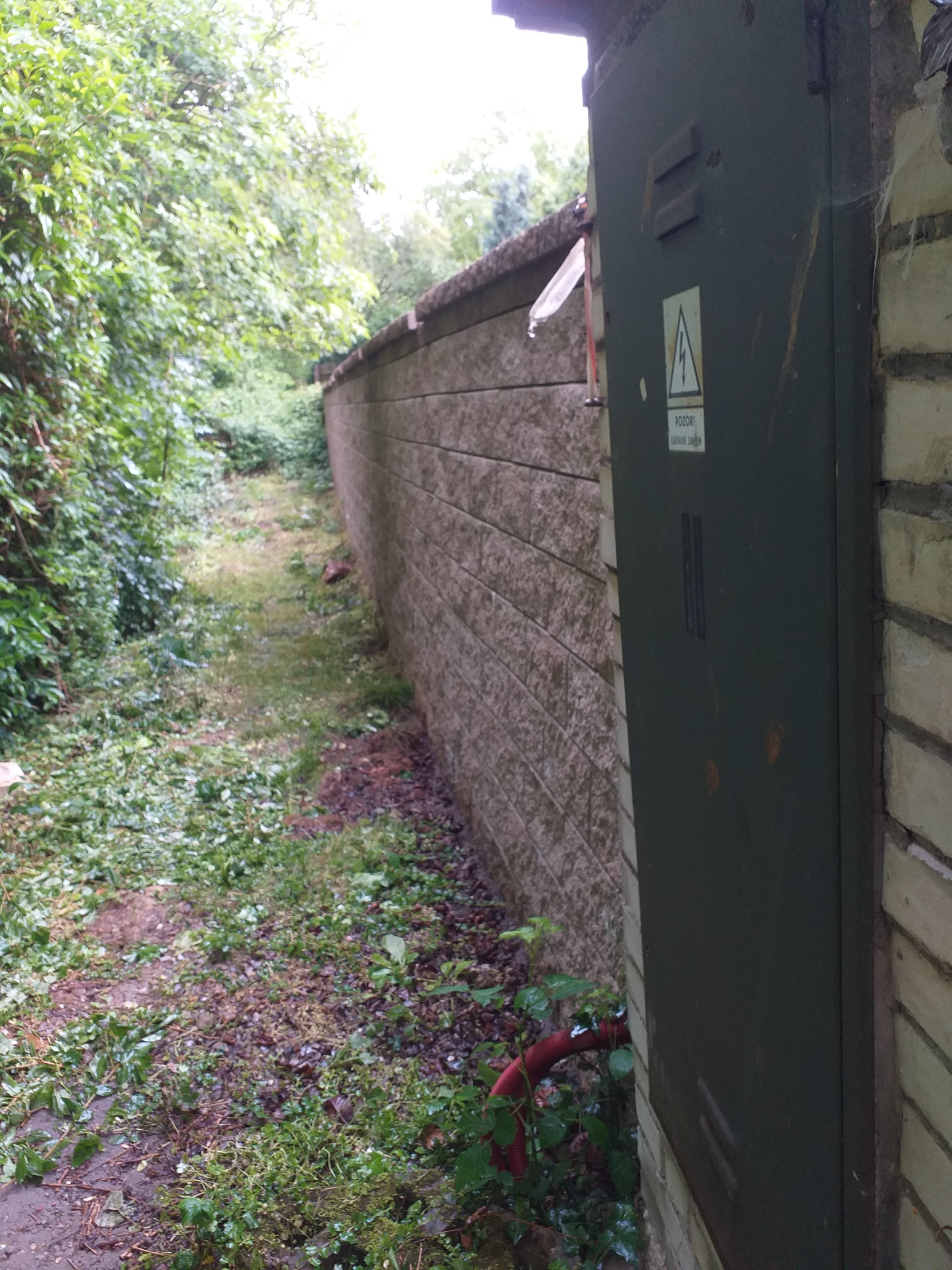

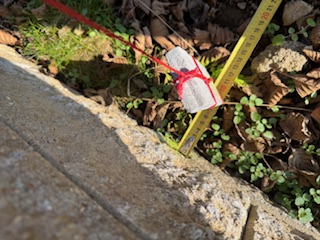

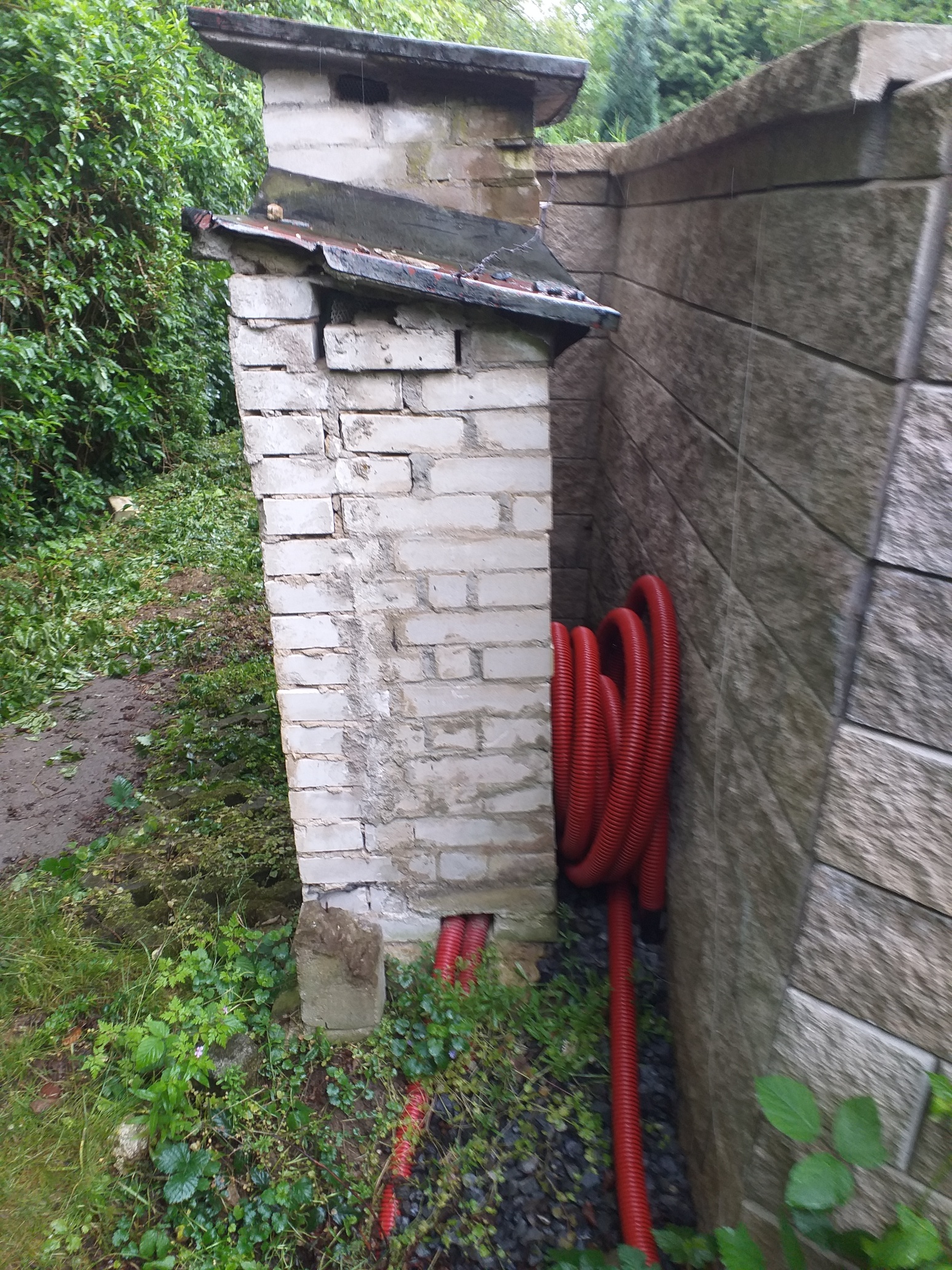

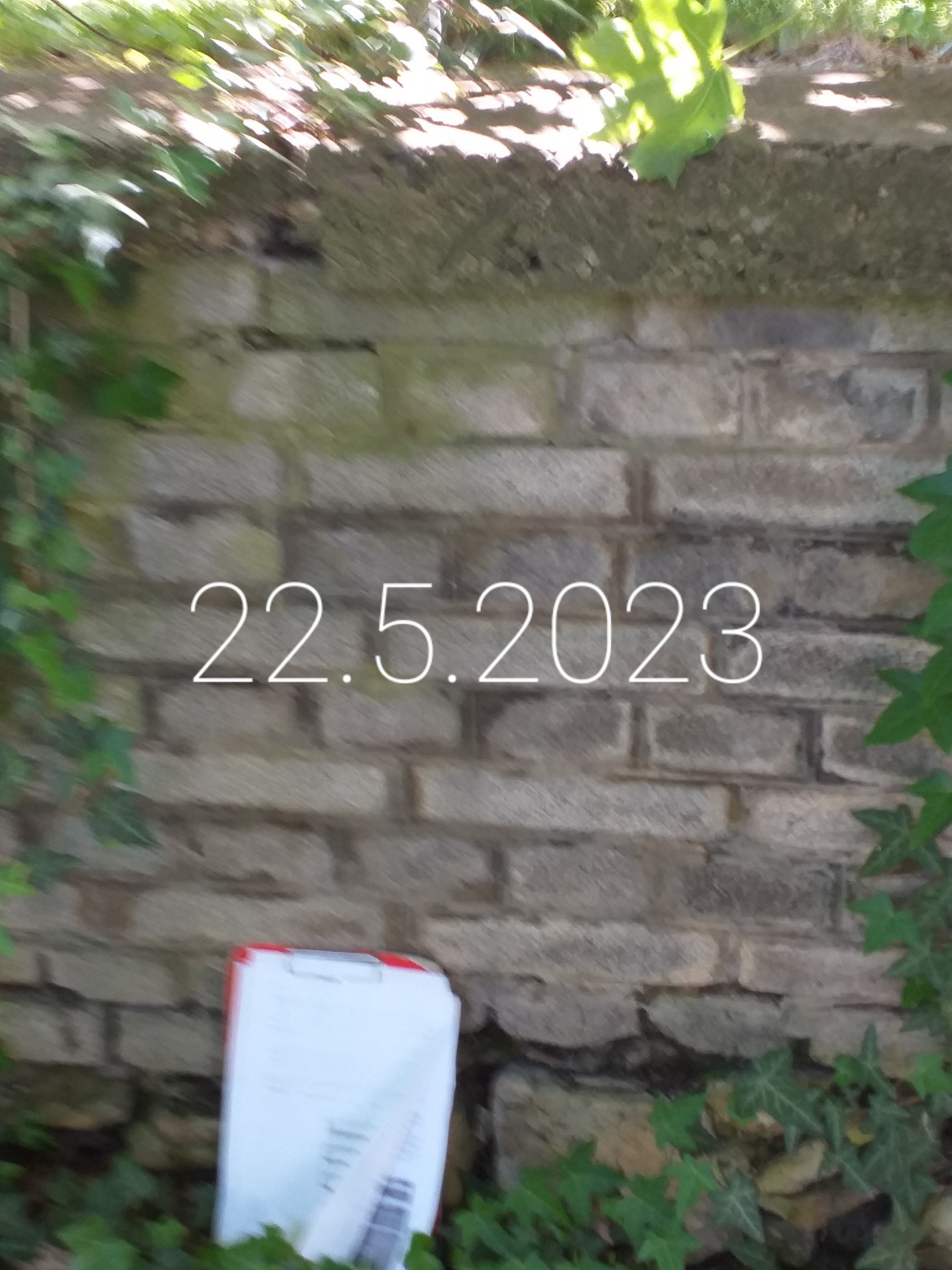

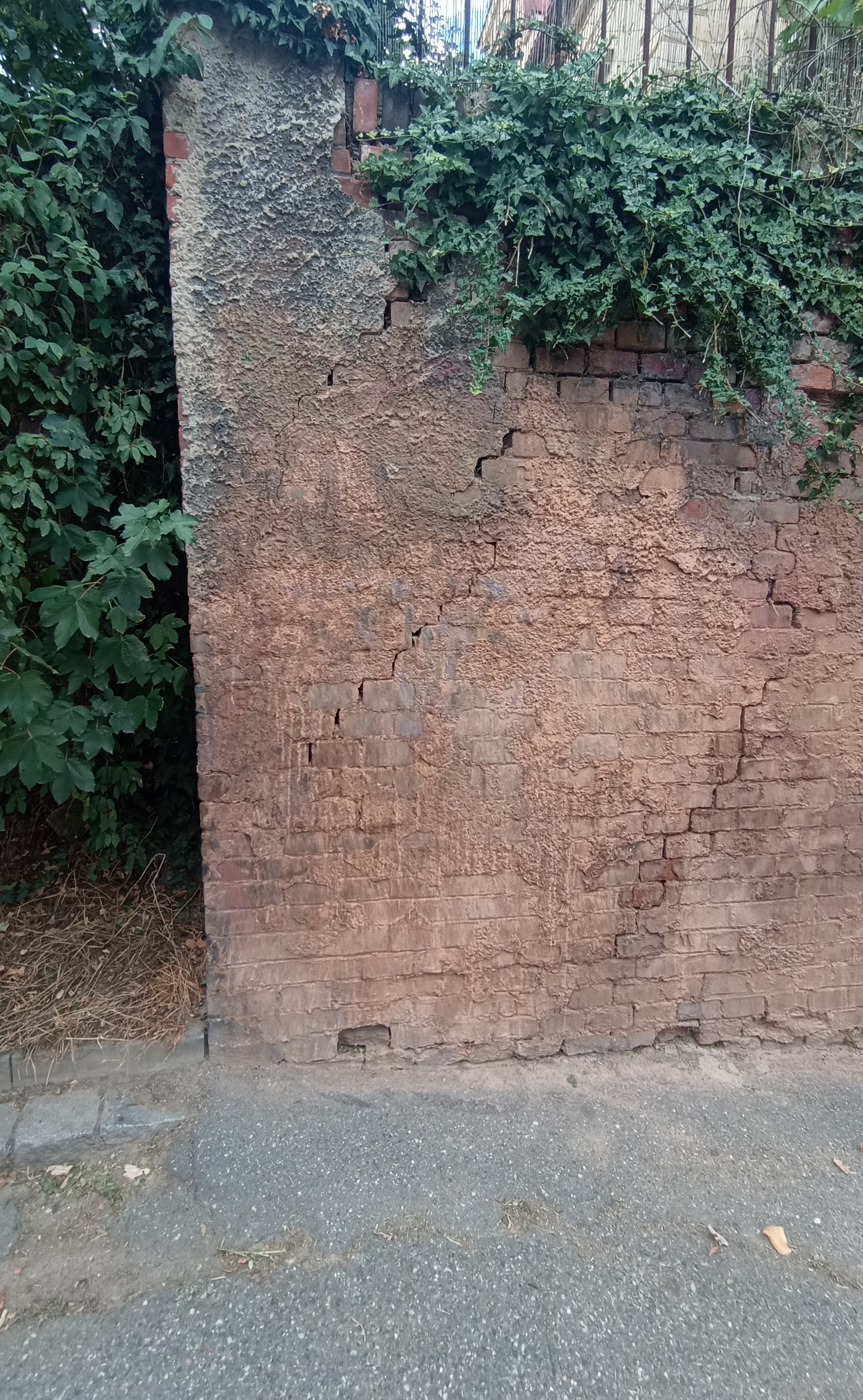

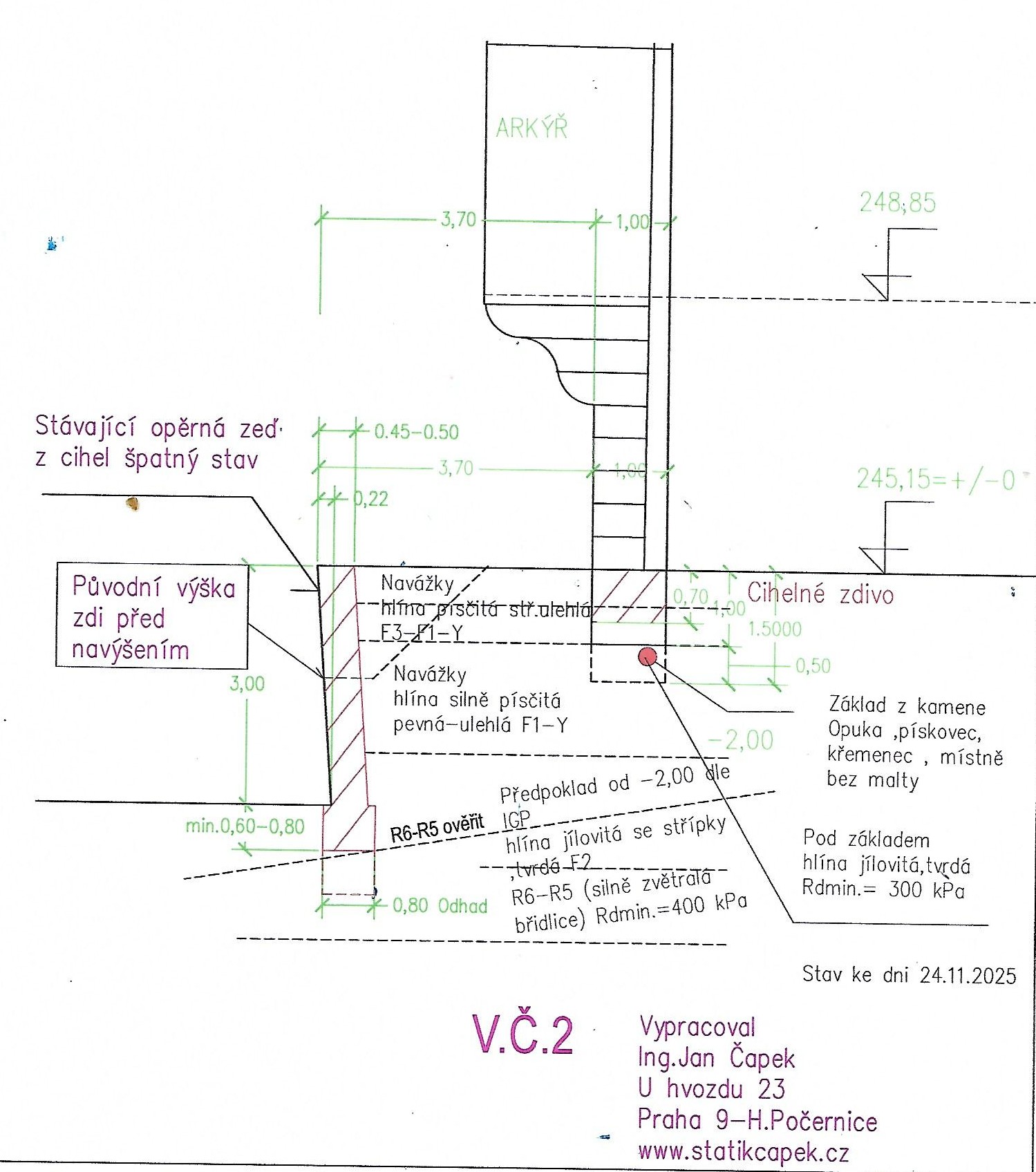

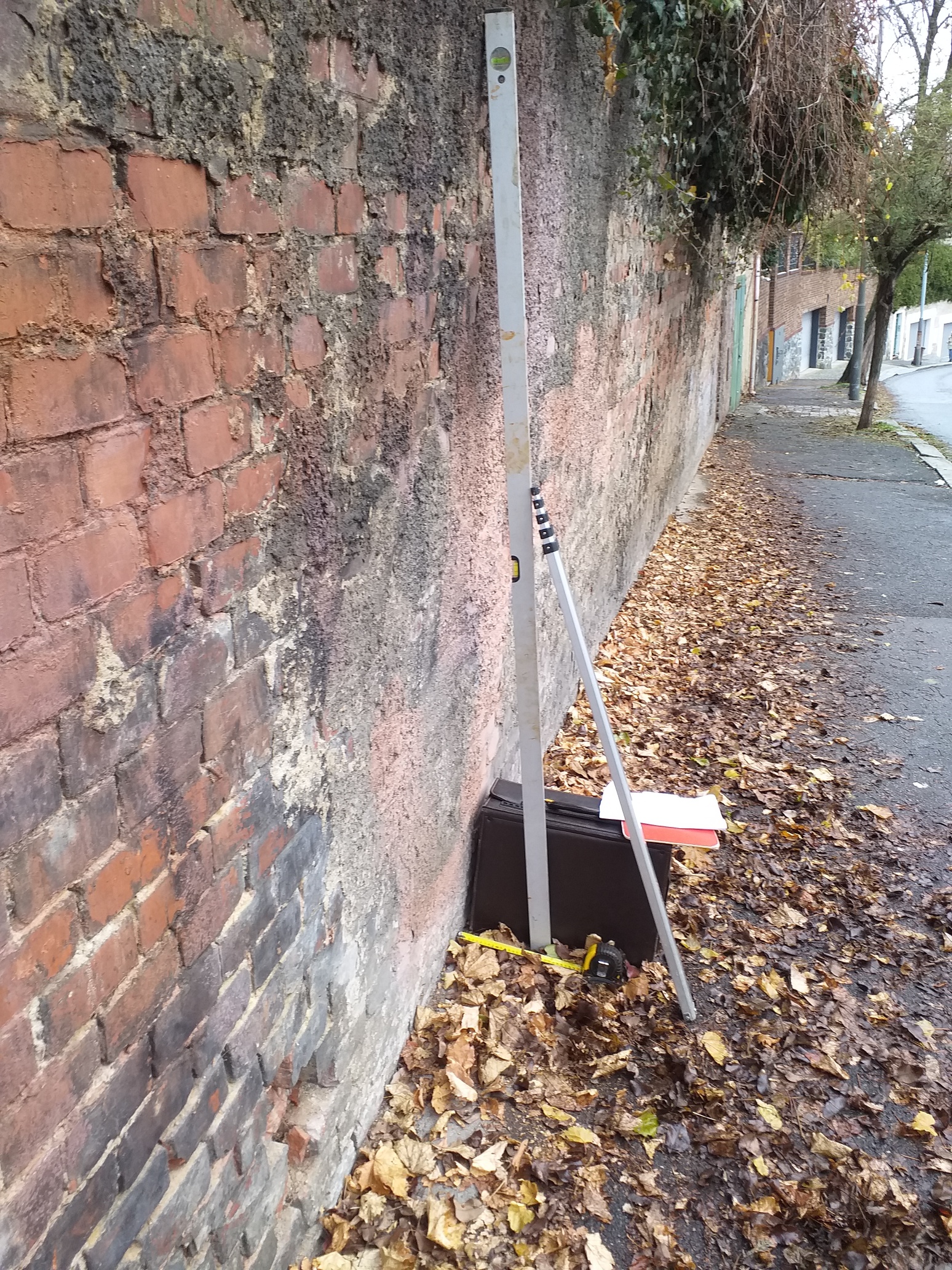

Nedávné příklady nevyhovující zídky z okrasných tvárnic - svahovek ,použité nesprávně jako opěrná a opěrné zdi z kamene výchylka koruny zdi ca 120 mm od svislice v havarijním stavu ,původní a nový stav ,opěrná monolitická zeď Slapy a zídka ze ztraceného bednění na Praza 6.

Nutné podklady pro statický posudek opěrné zdi:

U nových opěrných zdí navrhuje níže uvedené statik ve spolupráci s inž.geologem a zapracuje do projektu který následně vypracuje.

1)Výška opěrné zdi (OZ)od terénu po horní hranu římsy ,řešení zásypu za rubem OZ ,odvodnění atp.

2) Geotechnické parametry zeminy za rubem OZ a v dolní části terénu pod OZ dle Eurokodu 7

3) Materiál OZ a jeho parametry

4) Zatížení terénu pod a nad OZ

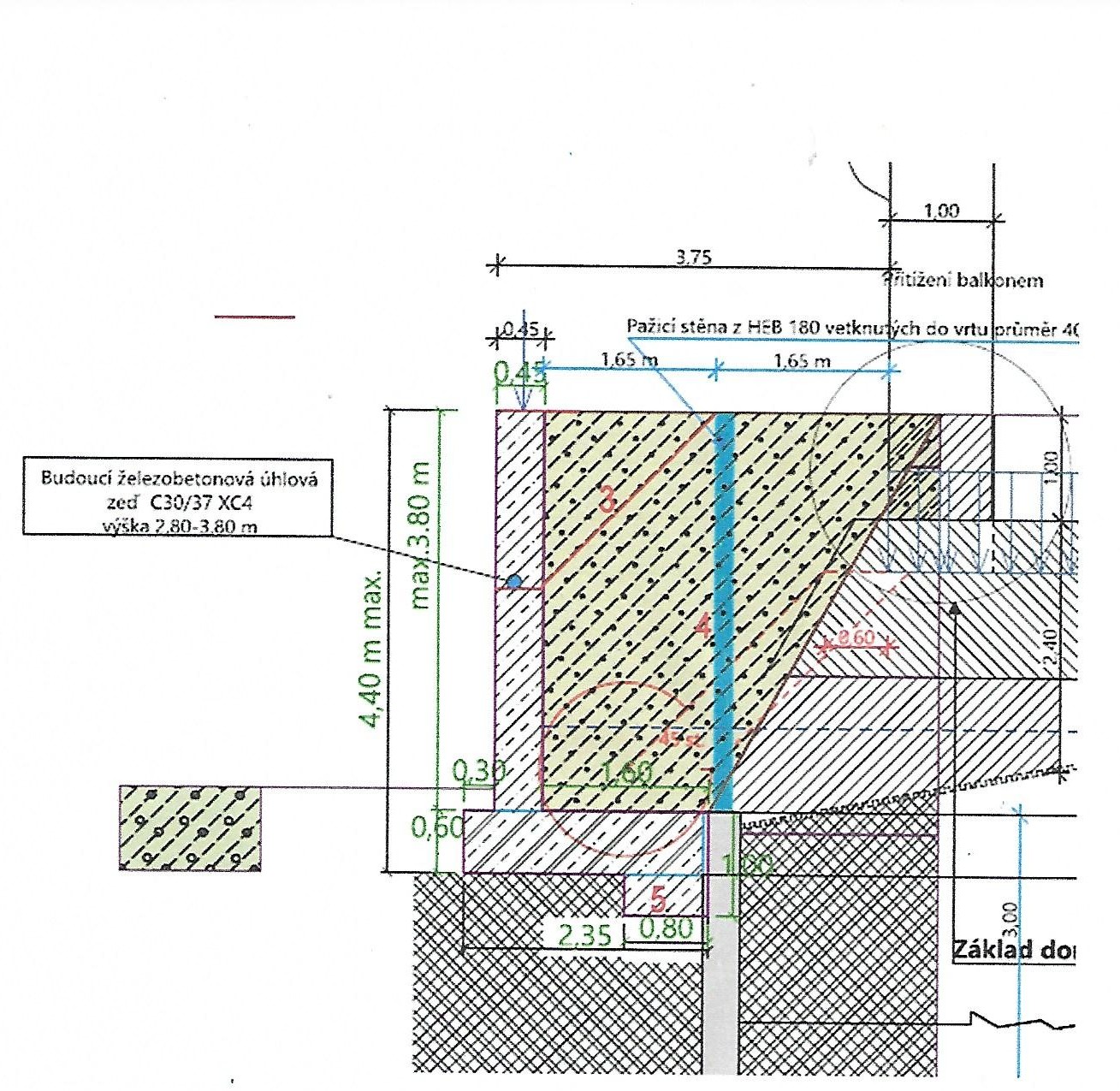

5) Příčný řez
